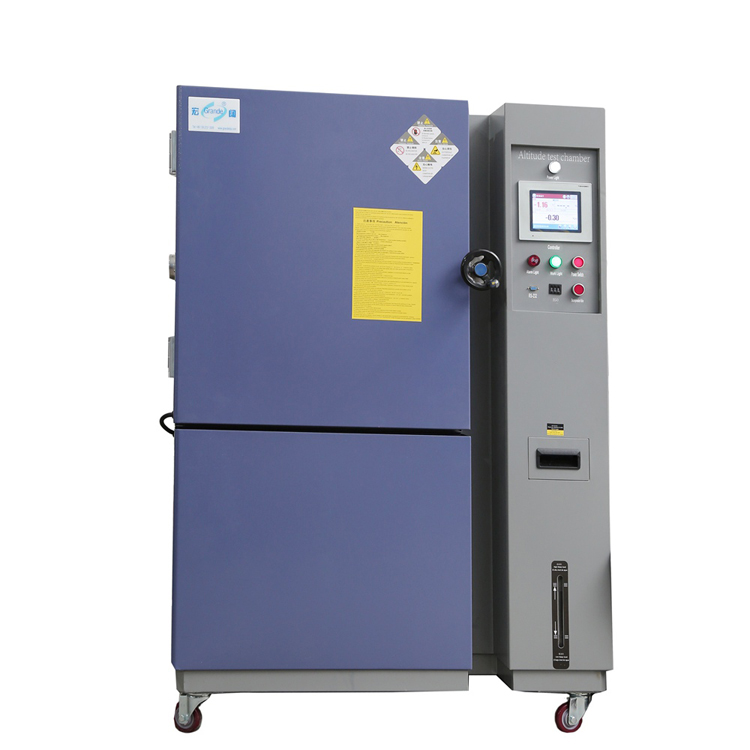

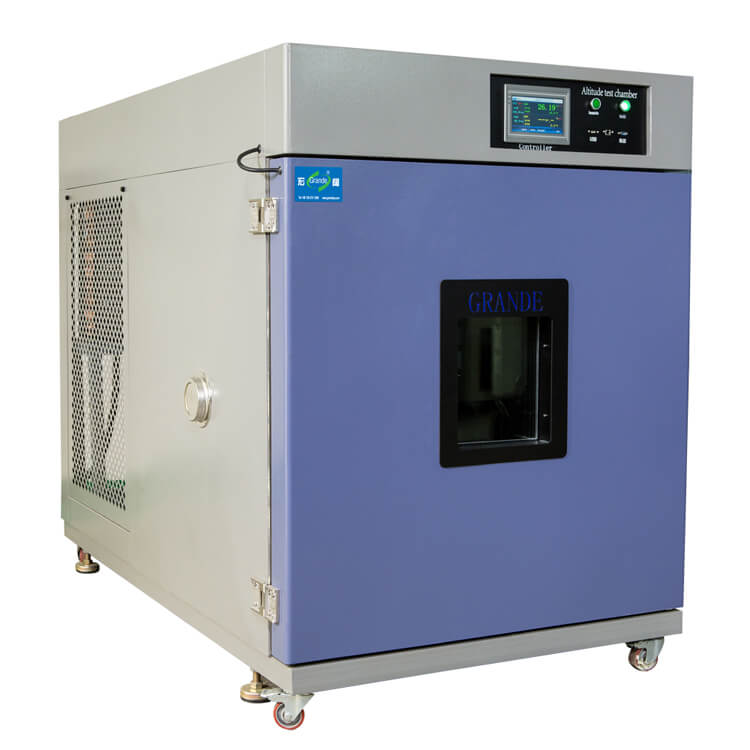

Температурные испытания на высотах до 100 000 футов.GRANDETOP может предоставить специально изготовленные камеры для одновременного тестирования температуры и высотных условий низкого давления. Две распространенных сферы применения:
• Испытания авиатехники или другого аэрокосмического оборудования для моделирования реальных условий, в которых оно может использоваться.
• Моделирование условий большой высоты, которые имеют место быть в горных районах.
ПРИМЕЧАНИЕ. Высотные испытательные камеры представляют собой нестандартные системы, и различные требования могут существенно изменить стоимость и требования к обслуживанию . Пожалуйста, сообщите Grande как можно более подробную информацию о Вашей требованиях / методе тестирования, и мы сможем предоставить вам индивидуальное решение под Ваши требования.
Характеристики
• Диапазон температур:-190℃, -160℃, -150℃, -120℃, -100℃, -80℃, -70℃, -60℃, -40℃，-20℃, 0℃~+150℃, 200℃, 250℃, 300℃, 400℃, 500℃, 600℃, 700℃, 800℃, 900℃, 1000℃, 1200℃, 1400℃,1600℃, 1800℃, 2000℃, 2500℃, 3000℃
Предел вакуума (справочный):3 кПа, 1 кПа, 10 Па, 133 Па, 0,000001 Па, -0,1 МПа, 0,001 мм рт. ст., 0,05 Torr, 1*10-5 Па, 1*10-6 Па, 1*10-7 Па, 1*10-9 Torr,1*10-9мбар
• Диапазон высот от земли до 100 000 футов
• Дополнительный контроль влажности, когда настройка высоты выключена
• Внутренний размер камеры, указанный клиентом
• Автоматический контроль высоты, интегрированный с регулятором температуры
-Нет ручной настройки уровня высоты!
• Вакуумный насос рассчитан на скорость набора высоты / погружения, необходимую для применения
• Доступны просмотровое окно и кабельные порты
Технические параметры:
| Модель № | GATC-150 | GATC-225 | GATC-408 | GATC-800 | GATC-1000 | |||||
| Объем рабочей камеры (л) | 150 | 225 | 408 | 800 | 1000 | |||||
| Внутренние размеры рабочей камеры (мм) Ш*В*Д | 500*600*500 | 500*750*600 | 600*850*800 | 1000*1000*800 | 1000*1000*1000 | |||||
| Внешние размеры камеры (мм) Ш*В*Д | 1000*1600*1400 | 1000*1750*1500 | 1100*1850*1700 | 1500*2000*1700 | 1850*1600*2250 | |||||
| Размер упаковки (Куб.м.) | 3 | 3.5 | 4.5 | 5.5 | 6 | |||||
| Вес брутто (Кг) | 320 | 350 | 400 | 600 | 700 | |||||
| Performance | Диапазон температур | -160℃,-150℃,-120℃,-100℃,-80℃,-70℃,-60℃,-40℃，-20℃,0℃~+150℃,200℃,250℃,300℃,400℃,500℃ | ||||||||
| Диапазон тестовых температур | -160℃,-150℃,-120℃,-100℃,-80℃,-70℃,-60℃,-40℃，-20℃,0℃~+150℃,200℃,250℃,300℃,400℃,500℃ | |||||||||
| Диапазон влажности | 20%RH ～98%RH(Option 10%RH ～98%RH or 5%RH ～98%RH) | |||||||||
| Колебание температуры | ±0.5℃（Комнатное давление） | |||||||||
| Точность температуры | ±2.0℃（Комнатное давление） | |||||||||
| Время нагрева | ≤60мин（+20℃～+150℃、RP、No-Load） | |||||||||
| Время охлаждения | ≤45мин(RP) | ≤60мин(RP) | ≤90мин(RP) | |||||||
| Диапазон давления | Атмосферное давление～3 кПа, 1 кПа, 10 Па, 133 Па, 0,000001 Па, -0,1 МПа, 0,001 мм рт. ст., 0,05 Torr, 1*10-5 Па, 1*10-6 Па, 1*10-7 Па, 1*10-9 Torr,1*10-9мбар | |||||||||
| Допуск контроля давления | ±0.1kPa(≤2kPa)，±5%(2kPa～40kPa)，±2kPa(≥40kPa) | |||||||||
| Разрешение давления | 0.1KPA(Option 1Pa or 0.0001KPA) | |||||||||
| Время сброса давления | ≤20мин | ≤25мин | ≤30мин | ≤45мин | ≤50мин | |||||
| Рабочие условия | Температура：+5℃～+35℃；Влажность：≤90%RH；Давление воздуха：86-106kPa | |||||||||
| Материал | Внешний материал камеры | Нержавеющая сталь+ покрытие | ||||||||
| Внутренний материал камеры | SUS#304 нержавеющая сталь | |||||||||
| Изоляция | Полеуритан+ стекловата | |||||||||
| Система | Система циркуляции воздуха | Охлаждающий компрессор | ||||||||
| Система нагрева | SUS#304 нержавеющая сталь, высокоскоростной нагреватель | |||||||||
| Система увлажнения | Импортный компрессор Tecumseh или Bizer , испаритель с ребристыми трубами, воздушный (водяной) охлаждающий конденсатор | |||||||||
| Система осушения воздуха | Метод автоматического охлаждения/осушения при достижении критичной точки росы | |||||||||
| Система контроля | G5600 | |||||||||
| Мощность kw | 8 | 10 | 12 | 15 | 20 | |||||
| Подача воды | Температура воды:≤30℃;давление воды:0.2～0.4MPa; расход воды:≥10т/ч | |||||||||
| Другие компоненты | Полка для образца 2 шт., электрический провод 2 шт. (3 м), отверстие для проверки давления. | |||||||||
| Система безопасности | Автоматический выключатель с защитой от перегрева, Защита от перегрузки компрессора, Защита от перегрузки системы управления, Защита от перегрузки системы увлажнения, Контрольная лампа перегрузки. | |||||||||
| Электропитание | AC 3Ψ380V 60/50Hz | |||||||||
| Индивидуальные решения | Мы разрабатываем нестандартное оборудование по индивидуальным запросам клиентов. Выполняем решения под индивидуальные размеры камер, по диапазону температур/влажности итд. | |||||||||
Дополнительные комплектующие:
1. Система низкой влажности и система осушения
2. Внутренняя стеклянная дверь с портами ручного управления.
3. Регистратор температуры/ влажности
4. Устройство обработки чистой воды
5. Интерфейс RS-485 может быть подключен к персональному компьютеру (ПК) и обеспечивает многоуровневый контроль и управление записывающим программным обеспечением.
6. Система быстрого охлаждения жидким азотом (LN2) / жидким диоксидом углерода (LCO2).
Соответствующий стандарт камеры испытания температуры и влажности:
GB10590-89 Условия испытаний при низкой температуре и низком атмосферном давлении
GB10591-89 Условия испытаний при высокой температуре и низком атмосферном давлении
ГБ11159-89 Техническое состояние низкого атмосферного давления
4. GB / T2423.25-1992 Испытательная камера с низкой температурой и низким атмосферным давлением
5. GB / T2423.26-1992 Испытательная камера для высоких температур и низкого атмосферного давления.
6.GJB150.2-86 Испытание при высокой температуре и низком атмосферном давлении (высоте)
7, IEC60068-2-1.1990 Методы испытаний низкотемпературных испытательных камер
8, IEC60068-2-2.1974 Методы испытаний высокотемпературных испытательных камер
9, IEC-540
10, ASTM D2436
11, JIS K7212
12, DIN 50011
13, BS2648
14, Mil-Std 202G (условия 105C, A / B / C / F)
15, Mil-Std 810G (состояние 500,5)
16, IEC 60068-2-3917, IEC 60068-2-4018, RTCA / DO-160F19, JIS W 0812
