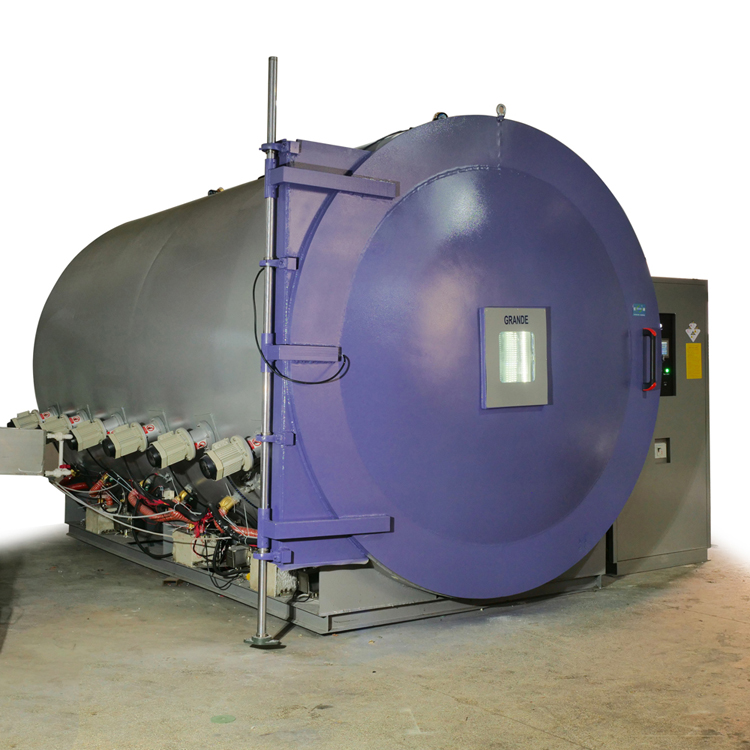

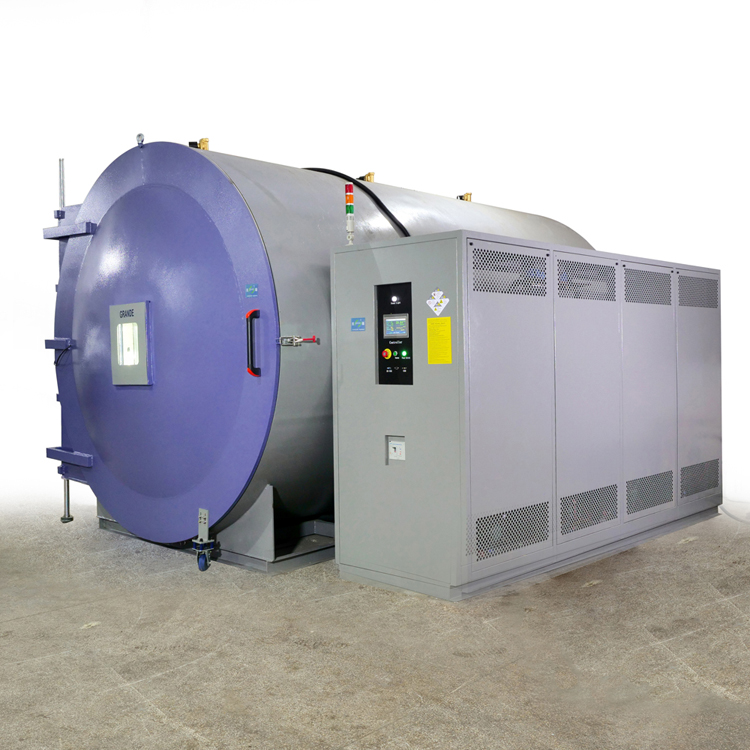

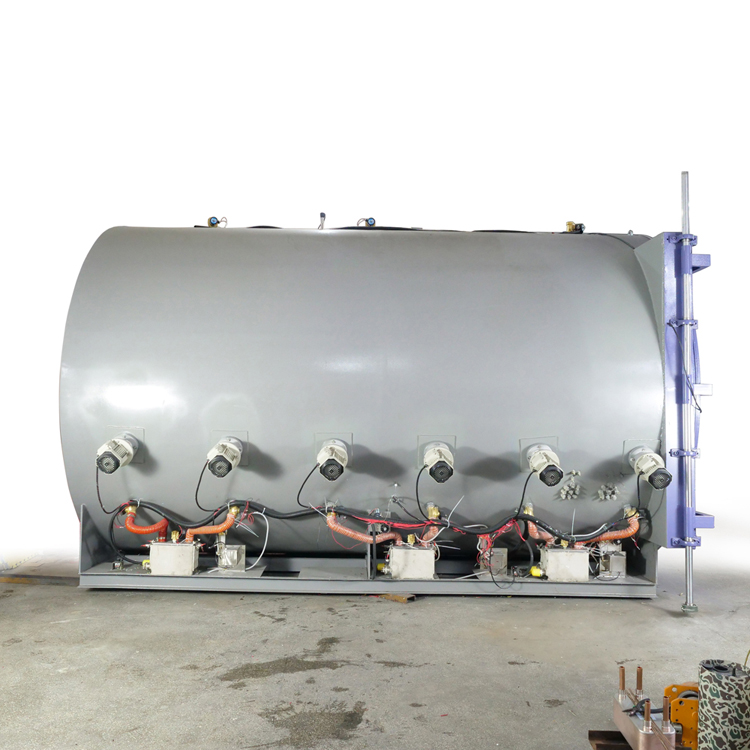

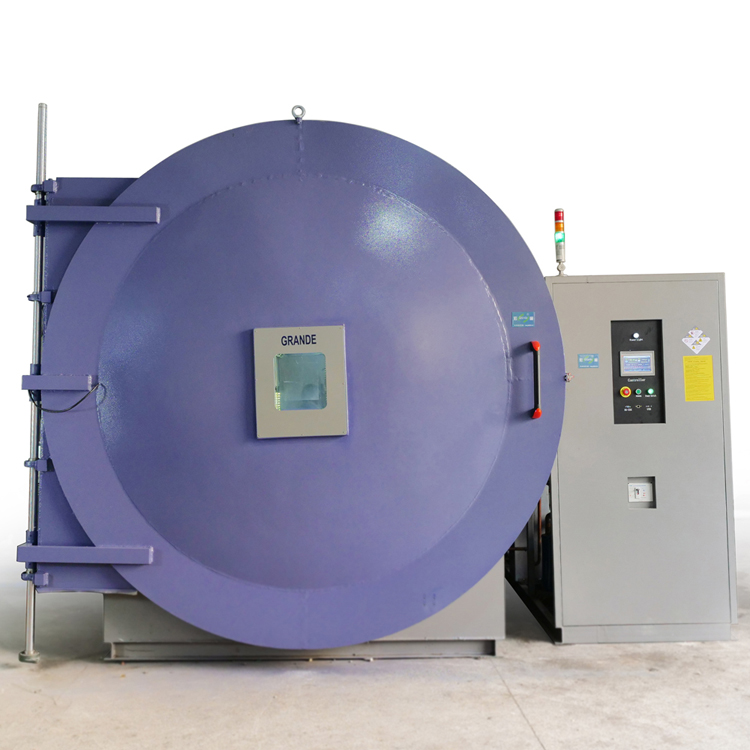

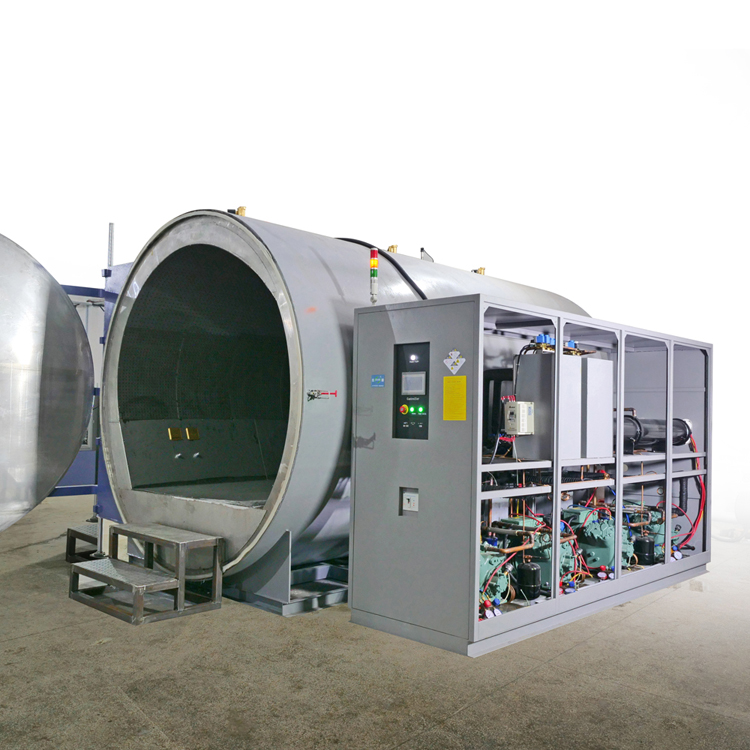

Высокотемпературная испытательная камера для моделирования условий низкого давления
Высотная испытательная камера
Высотные испытательные камеры
Испытательная камера на высоте
Камера высотных испытаний
Температурные испытания на высотах до 100 000 футов.GRANDETOP может предоставить специально изготовленные камеры для одновременного тестирования температуры и высотных условий низкого давления. Две распространенных сферы применения:
• Испытания авиатехники или другого аэрокосмического оборудования для моделирования реальных условий, в которых оно может использоваться.
• Моделирование условий большой высоты, которые имеют место быть в горных районах.
ПРИМЕЧАНИЕ. Высотные испытательные камеры представляют собой нестандартные системы, и различные требования могут существенно изменить стоимость и требования к обслуживанию . Пожалуйста, сообщите Grande как можно более подробную информацию о Вашей требованиях / методе тестирования, и мы сможем предоставить вам индивидуальное решение под Ваши требования.
Характеристики
• Диапазон температур:-190℃, -160℃, -150℃, -120℃, -100℃, -80℃, -70℃, -60℃, -40℃，-20℃, 0℃~+150℃, 200℃, 250℃, 300℃, 400℃, 500℃, 600℃, 700℃, 800℃, 900℃, 1000℃, 1200℃, 1400℃,1600℃, 1800℃, 2000℃, 2500℃, 3000℃
Предел вакуума (справочный):3 кПа, 1 кПа, 10 Па, 133 Па, 0,000001 Па, -0,1 МПа, 0,001 мм рт. ст., 0,05 Torr, 1*10-5 Па, 1*10-6 Па, 1*10-7 Па, 1*10-9 Torr,1*10-9мбар
• Диапазон высот от земли до 100 000 футов
• Дополнительный контроль влажности, когда настройка высоты выключена
• Внутренний размер камеры, указанный клиентом
• Автоматический контроль высоты, интегрированный с регулятором температуры
-Нет ручной настройки уровня высоты!
• Вакуумный насос рассчитан на скорость набора высоты / погружения, необходимую для применения
• Доступны просмотровое окно и кабельные порты
Технические параметры:
| Модель № | GATC-150 | GATC-225 | GATC-408 | GATC-800 | GATC-1000 | |||||
| Объем рабочей камеры (л) | 150 | 225 | 408 | 800 | 1000 | |||||
| Внутренние размеры рабочей камеры (мм) Ш*В*Д | 500*600*500 | 500*750*600 | 600*850*800 | 1000*1000*800 | 1000*1000*1000 | |||||
| Внешние размеры камеры (мм) Ш*В*Д | 1000*1600*1400 | 1000*1750*1500 | 1100*1850*1700 | 1500*2000*1700 | 1850*1600*2250 | |||||
| Размер упаковки (Куб.м.) | 3 | 3.5 | 4.5 | 5.5 | 6 | |||||
| Вес брутто (Кг) | 320 | 350 | 400 | 600 | 700 | |||||
| Performance | Диапазон температур | -160℃,-150℃,-120℃,-100℃,-80℃,-70℃,-60℃,-40℃，-20℃,0℃~+150℃,200℃,250℃,300℃,400℃,500℃ | ||||||||
| Диапазон тестовых температур | -160℃,-150℃,-120℃,-100℃,-80℃,-70℃,-60℃,-40℃，-20℃,0℃~+150℃,200℃,250℃,300℃,400℃,500℃ | |||||||||
| Диапазон влажности | 20%RH ～98%RH(Option 10%RH ～98%RH or 5%RH ～98%RH) | |||||||||
| Колебание температуры | ±0.5℃（Комнатное давление） | |||||||||
| Точность температуры | ±2.0℃（Комнатное давление） | |||||||||
| Время нагрева | ≤60мин（+20℃～+150℃、RP、No-Load） | |||||||||
| Время охлаждения | ≤45мин(RP) | ≤60мин(RP) | ≤90мин(RP) | |||||||
| Диапазон давления | Атмосферное давление～3 кПа, 1 кПа, 10 Па, 133 Па, 0,000001 Па, -0,1 МПа, 0,001 мм рт. ст., 0,05 Torr, 1*10-5 Па, 1*10-6 Па, 1*10-7 Па, 1*10-9 Torr,1*10-9мбар | |||||||||
| Допуск контроля давления | ±0.1kPa(≤2kPa)，±5%(2kPa～40kPa)，±2kPa(≥40kPa) | |||||||||
| Разрешение давления | 0.1KPA(Option 1Pa or 0.0001KPA) | |||||||||
| Время сброса давления | ≤20мин | ≤25мин | ≤30мин | ≤45мин | ≤50мин | |||||
| Рабочие условия | Температура：+5℃～+35℃；Влажность：≤90%RH；Давление воздуха：86-106kPa | |||||||||
| Материал | Внешний материал камеры | Нержавеющая сталь+ покрытие | ||||||||
| Внутренний материал камеры | SUS#304 нержавеющая сталь | |||||||||
| Изоляция | Полеуритан+ стекловата | |||||||||
| Система | Система циркуляции воздуха | Охлаждающий компрессор | ||||||||
| Система нагрева | SUS#304 нержавеющая сталь, высокоскоростной нагреватель | |||||||||
| Система увлажнения | Импортный компрессор Tecumseh или Bizer , испаритель с ребристыми трубами, воздушный (водяной) охлаждающий конденсатор | |||||||||
| Система осушения воздуха | Метод автоматического охлаждения/осушения при достижении критичной точки росы | |||||||||
| Система контроля | G5600 | |||||||||
| Мощность kw | 8 | 10 | 12 | 15 | 20 | |||||
| Подача воды | Температура воды:≤30℃;давление воды:0.2～0.4MPa; расход воды:≥10т/ч | |||||||||
| Другие компоненты | Полка для образца 2 шт., электрический провод 2 шт. (3 м), отверстие для проверки давления. | |||||||||
| Система безопасности | Автоматический выключатель с защитой от перегрева, Защита от перегрузки компрессора, Защита от перегрузки системы управления, Защита от перегрузки системы увлажнения, Контрольная лампа перегрузки. | |||||||||
| Электропитание | AC 3Ψ380V 60/50Hz | |||||||||
| Индивидуальные решения | Мы разрабатываем нестандартное оборудование по индивидуальным запросам клиентов. Выполняем решения под индивидуальные размеры камер, по диапазону температур/влажности итд. | |||||||||
Дополнительные комплектующие:
1. Система низкой влажности и система осушения
2. Внутренняя стеклянная дверь с портами ручного управления.
3. Регистратор температуры/ влажности
4. Устройство обработки чистой воды
5. Интерфейс RS-485 может быть подключен к персональному компьютеру (ПК) и обеспечивает многоуровневый контроль и управление записывающим программным обеспечением.
6. Система быстрого охлаждения жидким азотом (LN2) / жидким диоксидом углерода (LCO2).
Соответствующий стандарт камеры испытания температуры и влажности:
GB10590-89 Условия испытаний при низкой температуре и низком атмосферном давлении
GB10591-89 Условия испытаний при высокой температуре и низком атмосферном давлении
ГБ11159-89 Техническое состояние низкого атмосферного давления
4. GB / T2423.25-1992 Испытательная камера с низкой температурой и низким атмосферным давлением
5. GB / T2423.26-1992 Испытательная камера для высоких температур и низкого атмосферного давления.
6.GJB150.2-86 Испытание при высокой температуре и низком атмосферном давлении (высоте)
7, IEC60068-2-1.1990 Методы испытаний низкотемпературных испытательных камер
8, IEC60068-2-2.1974 Методы испытаний высокотемпературных испытательных камер
9, IEC-540
10, ASTM D2436
11, JIS K7212
12, DIN 50011
13, BS2648
14, Mil-Std 202G (условия 105C, A / B / C / F)
15, Mil-Std 810G (состояние 500,5)
16, IEC 60068-2-39
17, IEC 60068-2-40
18, RTCA / DO-160F
19, JIS W 0812
